휴대폰 재활용(2007 전국학생과학발명품 경진대회 은상)

1. 작품 제작동기

  우리나라 가정에는 아래 그림과 같은 구형 휴대폰이 한 두 개씩은 있을 것이다. 가정마다 여러 개의 휴대폰이 책상서랍에 쌓여있는데 구형휴대폰을 어디에 유용하게 사용할 수는 없을까 고민하던 중 선생님의 도움을 받아 가정에 필요한 전자제품의 전원으로 활용하기 위하여 연구하여 본 발명품들을 만들게 되었다.

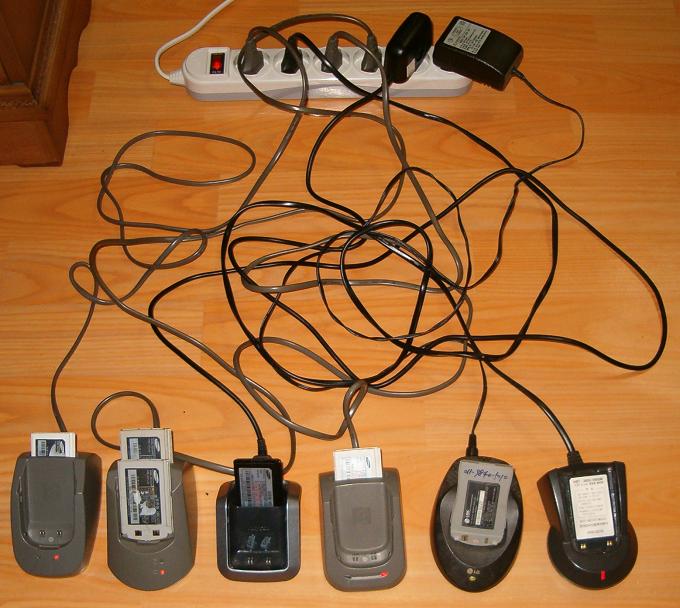

2. 휴대폰 배터리 충전 및 배터리 연결 실험

   ( 휴대폰 배터리 용량  4[V] 900mAh ~ 1500mAh )









3. 폐 휴대폰 분해

  시계 드라이버를 활용해서 다음과 같이 분해 해보았다.

  ①안테나 ②LCD창 ③버튼덮게 ④버튼 ⑤-1 메인보드 ⑤-2 연결접점

  ⑥메인보드덮게 ⑦배터리 ⑧전원연결장치 완성품

  ※ 메인보드를 니퍼를 사용하여 ⑤-1과 ⑤-2로 잘라내서 접점만 살려둔다

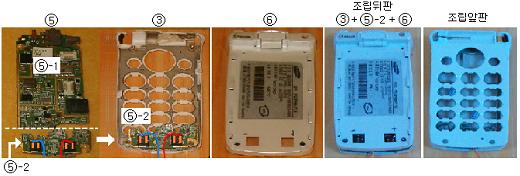

4. 전원연결장치 조립하기

( ③버튼덮게 + ⑤-2 연결접점  + ⑥메인보드덮게 = ⑧전원연결장치 완성품)

그림과 같이 조립하는데 접점부문에서 납땜을 해서 전원선을 뽑아낸다 빨간색(+)

파란색(-)이다. 나중에 전원선을 이용하여 전자제품에 납땜하여 연결하면된다

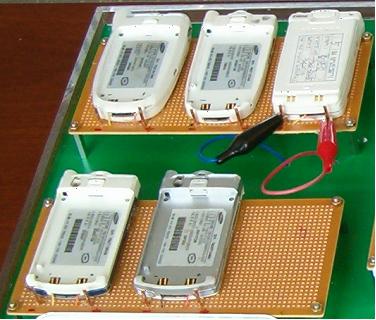

5. 전원장치 응용

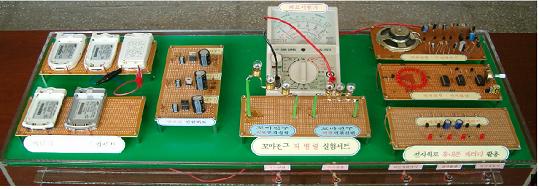

라디오, 리모콘, 랜턴, 학교에서 건전지 직병렬 회로 실험, 꼬마전구 직병렬회로 실험, 기타 건전지가 필요한 곳에 얼마든지 응용하여 활용할 수 있다)

전압이 3, 5, 9, 12[v] 정도  필요할 땐 정전압 IC를 활용하면 필요한 전원을 얼마든지 맞출 수 있다.

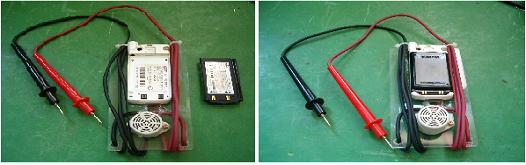

6. 학습용품





7. 발명효과 및 전망과 활용성

  (1) 폐 휴대폰으로 전원연결장치를 쉽게 만들 수 있어 활용성이 뛰어나다.

  (2) 폐 휴대폰을 쉽고 편리하게 재활용이 가능하여 자원도 절약하고 환경도 보호할 수 있어 경제적이다.

  (3) 기존의 건전지 및 충전지를 절약할 수 있어 경제적이다.
