스테플러를 이용한 제본기(슬라이드 판이 부착된 스테플러)



【요약서】

【요약】

본 고안은 스테플러를 이용한 제본기에 관한 것으로서, 좀더 상세하게는 스테플러를 이용하여 제본용지가 틀어짐이 없이 반듯하게 제본이 되도록 하는 스테플러를 이용한 제본기에 관한 것이다.

본 고안에 따른 스테플러를 이용한 제본기는 후방에 박음부를 포함하는 하부판과 이 하부판의 상부에 구비된 누름부로 구성되어 전방이 개방된 스테플러가 구비되어 있는 베이스판과, 상부에 올려지는 제본용지가 고정수단을 통해 전방이 개방된 스테플러의 안쪽으로 돌출되게 고정되며 가이드수단을 통해 베이스판의 상부에서 횡방향으로 이동되게 구비되어 스테플러의 철심이 제본용지에 횡방향으로 박히게 하는 이동판으로 구성됨을 특징으로 한다.

【대표도】

도1

【색인어】

스테플러, 제본



【명세서】

【고안의 명칭】

스테플러를 이용한 제본기

【도면의 간단한 설명】

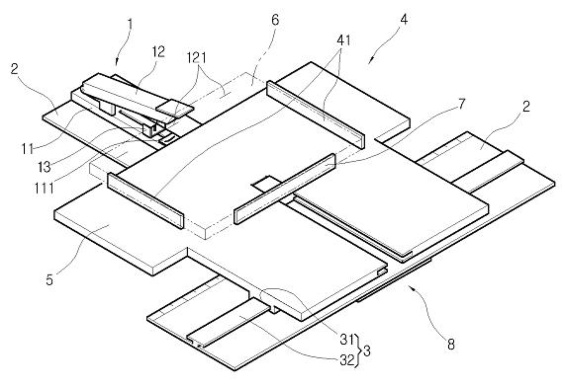

도 1은 본 고안에 따른 제 1실시의 스테플러를 이용한 제본기를 나타낸 사시도.

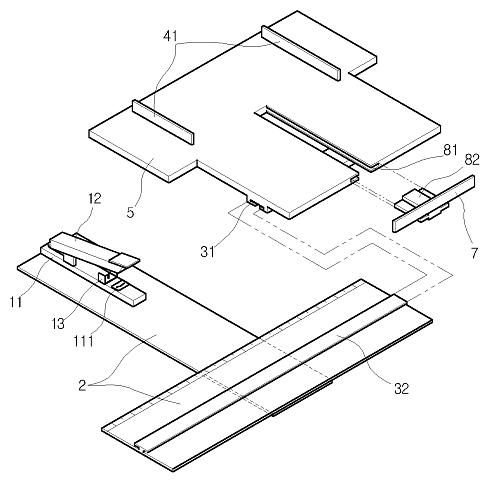

도 2는 본 고안에 따른 제 1실시의 스테플러를 이용한 제본기를 나타낸 분해 사시도.

도 3은 본 고안에 따른 제 2실시의 스테플러를 이용한 제본기를 나타낸 사시도.

도 4는 본 고안에 따른 이동판이 횡방향으로 이동되는 상태를 나타낸 도면으로서,

도 4a는 이동판이 좌측으로 이동된 상태를 나타낸 도면.

도 4b는 이동판이 우측으로 이동된 상태를 나타낸 도면.

<도면의 주요 부분에 대한 부호의 설명>

1 : 스테플러

        11 : 하부판

                111 : 박음부

        12 : 누름부

                121 : 철심

        13 : 길이 조절부

2 : 베이스판

        21 : 눈금자

3 : 가이드수단

        31 : 가이드홈

        32 : 가이드부

4 : 고정수단

        41 : 양측대

5  : 이동판

6 : 제본용지

7 : 이동대

8 : 이동수단

        81 : 홈

        82 : 이동부

【고안의 상세한 설명】

【고안의 목적】

【고안이 속하는 기술분야 및 그 분야의 종래기술】

본 고안은 스테플러를 이용한 제본기에 관한 것으로서, 좀더 상세하게는 스테플러를 이용하여 제본용지가 틀어짐이 없이 반듯하게 제본이 되도록 하는 스테플러를 이용한 제본기에 관한 것이다.

일반적으로 제본용지를 스테플러를 사용하여 제본을 할 경우 먼저 사용자가 제본용지를 한손으로 잡고 나머지 손으로 스테플러를 잡는다.

그리고 스테플러를 제본용지의 일측에 위치하여 횡방향으로 스테플러의 철심을 박는다.

이와 같이 제본용지가 스테플러의 철심을 통해 묶여짐으로 인해 제본을 할 수 있는 것이다.

그러나 상기와 같이 스테플러를 사용하여 제본용지를 제본을 할 경우 한손으로 제본용지를 잡고 나머지 손으로 스테플러를 잡아 제본을 해야하기 때문에 동작이 불안정하게 된다.

그러므로 불안정한 동작으로 인해 제본용지가 틀어짐이 발생되어 반듯하게 제본하기 어려운 문제가 있는 것이다.

【고안이 이루고자 하는 기술적 과제】

본 고안은 상기와 같은 문제를 해결하고자 고안된 것으로서, 이동판의 상부에 올려지는 제본용지를 고정수단을 통해 고정시키고 이동판을 횡방향으로 이동시키면서 제본용지가 틀어짐이 없이 반듯하게 스테플러의 철심이 횡방향으로 제본용지에 박히게 되도록 하는 스테플러를 이용한 제본기를 제공함을 목적으로 한다.

【고안의 구성】

상기와 같은 목적을 달성하기 위한 본 고안에 따른 스테플러를 이용한 제본기는 후방에 박음부를 포함하는 하부판과 이 하부판의 상부에 구비된 누름부로 구성되어 전방이 개방된 스테플러가 구비되어 있는 베이스판과, 상부에 올려지는 제본용지가 고정수단을 통해 전방이 개방된 스테플러의 안쪽으로 돌출되게 고정되며 가이드수단을 통해 베이스판의 상부에서 횡방향으로 이동되게 구비되어 스테플러의 철심이 제본용지에 횡방향으로 박히게 하는 이동판으로 구성됨을 특징으로 한다.

이하, 본 고안에 따른 스테플러를 이용한 제본기의 구성을 첨부도면을 참조하여 설명한다.

도 1은 본 고안에 따른 제 1실시의 스테플러를 이용한 제본기를 나타낸 사시도이다. 그리고 도 2는 본 고안에 따른 제 1실시의 스테플러를 이용한 제본기를 나타낸 분해 사시도이다.

도 1 및 도 2에 도시된 바와 같이, 본 고안에 따른 스테플러를 이용한 제본기는 후방에 박음부(111)를 포함하는 하부판(11)과 이 하부판(11)의 상부에 구비된 누름부(12)로 구성되어 전방이 개방된 스테플러(1)가 구비되어 있는 베이스판(2)과, 상부에 올려지는 제본용지(6)가 고정수단(4)을 통해 전방이 개방된 스테플러(1)의 안쪽으로 돌출되게 고정되며 가이드수단(3)을 통해 베이스판(2)의 상부에서 횡방향으로 이동되게 구비되어 스테플러(1)의 철심(121)이 제본용지(6)에 횡방향으로 박히게 하는 이동판(5)으로 구성된다.

그리고  상기 고정수단(4)은, 상기 이동판(5)의 상부 양측에 돌출 구비되어 있는 양측대(41)로 구성된다.

즉 본 고안에 따른 스테플러를 이용한 제본기는 이동판(5)의 상부에 올려지는 제본용지(6)를 고정수단(4)을 통해 고정시키고 이동판(5)을 횡방향으로 이동시키면서 제본용지(6)가 틀어짐이 없이 반듯하게 스테플러(1)의 철심(121)이 횡방향으로 제본용지(6)에 박히게 되도록 하는 것이다.

좀더 구체적으로 설명하면, 상기 이동판(5)의 상부에 올려지는 다수로 적층된 종이의 제본용지(6)가 이동판(5)의 상부 양측에 돌출 구비되어 있는 양측대(41)를 통해 고정된다.

이때 다수로 적층된 종이의 제본용지(6)는 후방측이 전방이 개방된 스테플러(1)의 안쪽으로 삽입되게 이동판(5)으로부터 돌출되게 고정된다.

이와 같이 양측대(41)를 통해 고정되어 이동판(5)으로부터 돌출된 제본용지(6)의 상부에 구비된 스테플러(1)의 누름부(12)을 눌러주면 스테플러(1)의 철심(121)이 제본용지(6)를 관통하여 하부판(11)에 구비된 박음부(111)를 통해 제본용지(6)에 박히게 된다.

그리고 가이드수단(3)을 통해 횡방향으로 이동되는 이동판(5)을 횡방향으로 이동시키면 제본용지(6)에 스테플러(1)의 누름부(12)를 눌러주면서 횡방향의 다수로 철심(121)이 박히게 되는 것이다.

따라서 상기와 같이 스테플러(1)를 이용하여 제본용지(6)를 제본할 경우 다수로 적층된 종이의 제본용지(6)가 고정수단(4)을 통해 고정되어 틀어짐이 없이 반듯하게 제본이 되는 것이다.

또한, 본 고안의 스테플러를 이용한 제본기는 상기 스테플러(1)의 하부판(11)에 종방향으로 이동가능하게 구비되어 제본용지(6)가 스테플러(1)의 안쪽으로 들어오는 길이를 조절할 수 있도록 하는 길이 조절부(13)가 더 구비된다.

즉 고정수단(4)을 통해 전방이 개방된 스테플러(1)의 안쪽으로 이동판(5)으로부터 돌출되게 고정된 제본용지(6)를 길이 조절부(13)를 통해 돌출되는 길이를 조절할 수 있다.

다시말해 스테플러(1)의 하부판(11)에 종방향으로 이동되는 길이 조절부(13)를 전방이나 후방으로 이동시켜 이동판(5)으로부터 돌출된 제본용지(6)를 측벽을 밀착시키게 한다.

이에 따라 측벽이 밀착된 제본용지(6)가 길이 조절부(13)를 통해 이동판(5)으로부터 돌출되는 길이기 제한됨으로 인해 스테플러(1)의 철심(121)이 제본용지(6)에 박히는 제본용지(6)의 측벽으로부터 거리가 조절되는 것이다.

또한, 본 고안에 따른 상기 가이드수단(3)은, 상기 이동판(5)과 베이스판(2) 사이에 구비되어 있으며, 이동판(5) 및 베이스판(2) 중 어느 하나에 구비되는 횡방향 가이드홈(31)과, 상기 가이드홈(31)의 반대쪽에 구비되며 가이드홈(31)에 삽입 장착되는 횡방향 가이드부(32)로 구성된다.

즉 이동판(5) 및 베이스판(2)의 하부나 상부에 횡방향으로 구비되는 가이드홈(31)과 이 가이드홈(31)의 반대쪽에 이동판(5) 및 베이스판(2)의 하부나 상부에 횡방향으로 구비되는 가이드부(32)가 상호 결합이 된다.

다시말해 가이드홈(31)에 가이드부(32)가 삽입 장착되어 가이드홈(31)을 따라 횡방향으로 이동됨으로 인해 이동판(5)이 횡방향으로 이동되는 것이다.

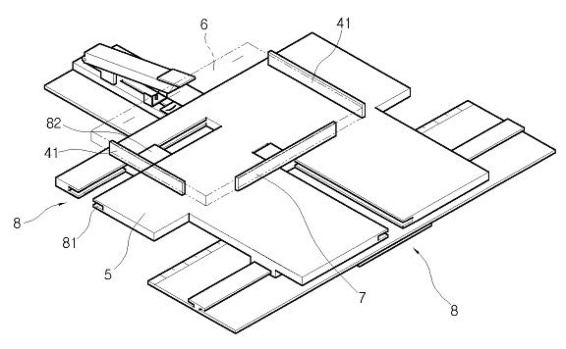

한편, 도 3은 본 고안에 따른 제 2실시의 스테플러를 이용한 제본기를 나타낸 사시도이다.

도 3에 도시된 바와 같이, 본 고안에 따른 상기 고정수단(4)은, 상기 이동판(5)의 상부 양측에 돌출 구비되어 있으며 그 중 하나는 이동수단(8)을 통해 횡방향으로 이동가능하게 구비되는 양측대(41)로 구성된다.

그리고 상기 이동수단(8)은 이동판(5)에 측벽이 개방되게 횡방향으로 구비되어 있는 홈(81)과, 상기 홈(81)에 삽입 장착되어 홈(81)을 따라 이동되는 이동부(82)로 구성된다.

즉 이동판(5)의 양측에 돌출 구비되는 양측대(41) 중 어느 하나는 고정되어 있고 고정된 양측대(41)의 반때쪽에는 이동판(5)에 구비된 홈(81)에 삽입 장착되어 홈(81)을 따라 이동되는 이동부(82)에 양측대(41)가 부착 고정되어 이동된다.

그러므로 이동판(5)의 상부에 구비되어 이동되는 양측대(41)를 제본용지(6)의 일측에 밀착되게 밀어주면 이동판(5)의 상부에 고정 구비된 양측대(41)에 제본용지(6)에 타측이 밀착되어 제본용지(6)가 고정되는 것이다.

또한, 도 1 내지 도 3에 도시된 바와 같이, 본 고안의 스테플러를 이용한 제본기는 상기 이동판(5)의 상부 하측에 이동수단(8)을 통해 종방향으로 이동가능하게 돌출 구비되는 이동대(7)가 더 구비된다.

그리고 상기 이동수단(8)은 이동판(5)에 측벽이 개방되게 횡방향으로 구비되어 있는 홈(81)과, 상기 홈(81)에 삽입 장착되어 홈(81)을 따라 이동되는 이동부(82)로 구성된다.

즉 상기 홈(81)에 삽입 장착되어 홈(81)을 따라 이동되는 이동부(82)에 부착 고정된 이동대(7)를 제본용지(6)의 전방측이 밀착되게 밀어주면 스테플러(1)의 하부판(11)에 구비된 길이 조절부(13)에 제본용지(6)의 후방측이 밀착됨으로 인해 좀더 견고하게 제본용지(6)를 고정시킬 수 있다.

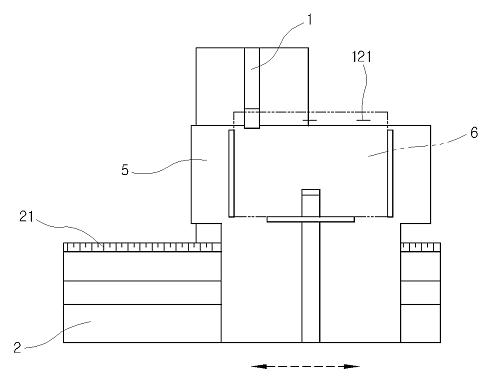

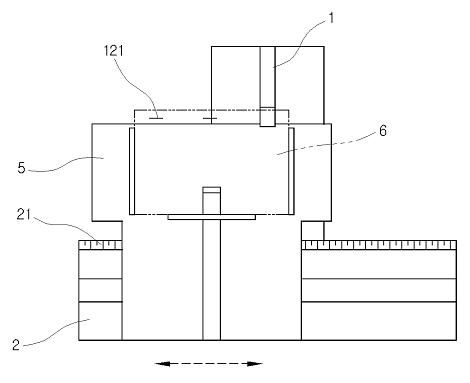

한편 도 4는 본 고안에 따른 이동판이 횡방향으로 이동되는 상태를 나타낸 도면으로서, 도 4a는 이동판이 좌측으로 이동된 상태를 나타낸 도면이고 도 4b는 이동판이 우측으로 이동된 상태를 나타낸 도면이다.

도 4에 도시된 바와 같이, 본 고안에 따른 스테플러를 이용한 제본기는 상기 이동판(5)의 폭이 베이스판(2)의 폭보다 상대적으로 작으며, 상기 베이스판(2)의 상부에 횡방향 눈금자(21)가 더 구비된다.

즉 이동판(5)의 폭보다 상대적으로 큰 베이스판(2)의 상부에 횡방향으로 구비된 눈금자(21)를 통해 제본용지(6)에 스테플러(1)의 철심(121)을 일정하게 횡방향으로 박히게 할 수 있다.

다시말해 이동판(5)을 좌측에서 우측으로 이동시켜면서 베이스판(2)의 상부에 구비된 눈금자(21)를 통해 일정한 간격으로 이동시킬 수 있는 것이다.

이에 따라 일정한 간격으로 이동되는 이동판(5)을 통해 제본용지(6)에 스테플러(1)의 철심(121)의 간격이 일정하게 박히는 것이다.

【고안의 효과】

상술한 바와 같이 본 고안에 따른 스테플러를 이용한 제본기는 이동판의 상부에 올려지는 제본용지를 고정수단을 통해 고정시킴으로써 이동판을 횡방향으로 이동시키면서 스테플러의 철심이 횡방향으로 제본용지에 틀어짐이 없이 반듯하게 박히는 효과가 있는 것이다.

본 고안은 첨부된 도면을 참조하여 바람직한 실시예를 중심으로 기술되었지만 당업자라면 이러한 기재로부터 본 고안의 범주를 벗어남이 없이 많은 다양한 자명한 변형이 가능하다는 것은 명백하다. 따라서 본 고안의 범주는 이러한 많은 변형 예들을 포함하도록 기술된 실용신안등록청구범위에 의해서 해석되어져야 한다.



【실용신안등록청구범위】

【청구항 1】

후방에 박음부(111)를 포함하는 하부판(11)과 이 하부판(11)의 상부에 구비된 누름부(12)로 구성되어 전방이 개방된 스테플러(1)가 구비되어 있는 베이스판(2)과,

상부에 올려지는 제본용지(6)가 고정수단(4)을 통해 전방이 개방된 스테플러(1)의 안쪽으로 돌출되게 고정되며 가이드수단(3)을 통해 베이스판(2)의 상부에서 횡방향으로 이동되게 구비되어 스테플러(1)의 철심(121)이 제본용지(6)에 횡방향으로 박히게 하는 이동판(5)으로 구성됨을 특징으로 하는 스테플러를 이용한 제본기.

【청구항 2】

제 1항에 있어서,

상기 스테플러(1)의 하부판(11)에 종방향으로 이동가능하게 구비되어 제본용지(6)가 스테플러(1)의 안쪽으로 들어오는 길이를 조절할 수 있도록 하는 길이 조절부(13)가 더 구비됨을 특징으로 하는 스테플러를 이용한 제본기.

【청구항 3】

제 1항에 있어서, 상기 가이드수단(3)은,

상기 이동판(5)과 베이스판(2) 사이에 구비되어 있으며,

이동판(5) 및 베이스판(2) 중 어느 하나에 구비되는 횡방향 가이드홈(31)과,

상기 가이드홈(31)의 반대쪽에 구비되며 가이드홈(31)에 삽입 장착되는 횡방향 가이드부(32)로 구성됨을 특징으로 하는 스테플러를 이용한 제본기.

【청구항 4】

제 1항에 있어서, 상기 고정수단(4)은,

상기 이동판(5)의 상부 양측에 돌출 구비되어 있는 양측대(41)로 구성됨을 특징으로 하는 스테플러를 이용한 제본기.

【청구항 5】

제 1항에 있어서, 상기 고정수단(4)은,

상기 이동판(5)의 상부 양측에 돌출 구비되어 있으며 그 중 하나는 이동수단(8)을 통해 횡방향으로 이동가능하게 구비되는 양측대(41)로 구성됨을 특징으로 하는 스테플러를 이용한 제본기.

【청구항 6】

제 1항 내지 제 5항 중 어느 한항에 있어서,

상기 이동판(5)의 상부 하측에 이동수단(8)을 통해 종방향으로 이동가능하게 돌출 구비되는 이동대(7)가 더 구비됨을 특징으로 하는 스테플러를 이용한 제본기.

【청구항 7】

제 6항에 있어서, 상기 이동수단(8)은,

이동판(5)에 측벽이 개방되게 횡방향으로 구비되어 있는 홈(81)과,

상기홈(81)에 삽입 장착되어 홈(81)을 따라 이동되는 이동부(82)로 구성됨을 특징으로 하는 스테플러를 이용한 제본기.

【청구항 8】

제 1항에 있어서,

상기 이동판(5)의 폭이 베이스판(2)의 폭보다 상대적으로 작으며,

상기 베이스판(2)의 상부에 횡방향 눈금자(21)가 더 구비됨을 특징으로 하는 스테플러를 이용한 제본기.
